REDML低壓脈沖長袋除塵裝置是在總結各種袋式除塵裝置的基礎上發展起來的一種新型、高效袋式除塵裝置。它采用離線低壓脈沖噴吹清灰技術，防止了粉塵再附與失控問題，增強了濾袋的清灰效果，提高了過濾速度，節省清灰能耗和延長濾袋的壽命。除塵裝置采用PLC可編程序控制器，自動控制清灰、輸灰的全過程。因此，該除塵裝置是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。
本除塵裝置適用冶金、電力、化工、建材、機械等行業的環境除塵和物料回收。
工藝與案例
本除塵裝置主要由灰斗、過濾器、凈氣室、支架、提升閥、脈沖噴吹清灰裝置等部分組裝。工作時，含塵氣體由進風道進入灰斗。大顆粒的粉塵直接落入灰斗底部，較小的粉塵隨氣流轉折向上進入過濾室，并被阻留在濾袋外表面，凈化了的煙氣進入袋內，并經袋口和凈氣室進入出風口道，由排風口排出。
隨著過濾的不斷進行，濾袋外表面的粉塵不斷增加，設備阻力隨之上升。當設備阻力上升到一定值時，進行清灰操作，清除濾袋表面的積灰。清灰操作由PLC可編程序控制器自動控制。微機按程序發出指令，使某室的提升閥關閉，該室無氣流通過，脈沖閥開啟，壓縮空氣(氮氣)迅速從氣包經脈沖閥、噴吹管、噴嘴向濾袋高速噴射，并誘導周圍大量空氣射入濾袋，形成振動氣流，使濾袋產生振動，濾袋上的粉塵脫落，落入灰斗，并由輸灰系統排出。
性能特點
1、采用低壓脈沖噴出技術，清灰效率高，能耗低。
噴吹壓力只有0.2~0.4MPa，阻力低，啟閉快，清灰能力強。由于清灰效果好，清灰周期長，降低了反吹氣體的消耗。
2、脈沖閥使用壽命長，可靠性好。
由于噴吹壓力低(0.2~0.4MPa)，脈沖閥膜片承受的壓力和啟閉時的沖擊力較低。同時由于清灰周期較長，脈沖閥開啟次數相應減少，膜片疲勞磨損相應減少，從而延長了脈沖閥的使用壽命，提高了脈沖閥的使用可靠性。
3、設備運行阻力小，噴吹效果好。
除塵裝置采用分室脈沖反吹離線清灰方式，避免了粉塵被反復吸附的現象，提高了脈沖噴吹清灰的效果，降低了布袋的阻力。
4、濾袋裝拆方便，固定可靠。
采用上部抽裝方式，換袋時，從除塵裝置凈氣室抽出濾袋骨架，將臟袋投入灰斗，由灰斗入孔取出，改善了換袋環境。濾袋靠袋口的彈性漲圈固定在花板孔上，固定牢固，密封性好。
5、風道采用集合管布置，結構緊湊。
6、采用先進的PLC可編程序控制器控制除塵裝置的運行全過程。使用壓差或定時兩種控制方式，可靠性高，使用壽命長，便于用戶操作和使用。
工程案例
瑞立環保傳承了公司創始控股股東江蘇瑞帆環保裝備股份有限公司在我國鋼鐵行業大氣污染治理領域技術、人才、施工等方面的先進優勢，堅持質量一流、服務至上的理念，完成了唐山東海鋼鐵（集團）有限公司生產廠區大氣污染治理配套項目和升級改造項目，主要包括：物料區域的轉運、配料除塵系統；燒結區域機尾電改袋除塵；煉鐵區域礦槽及出鐵場除塵；煉鋼區域轉爐三次除塵系統，為東海鋼鐵的綠色鋼鐵企業目標做出貢獻。
案例詳情：
瑞立環保承建的河北東海特鋼集團有限公司
一煉鐵3#、4#高爐新增出鐵場及轉運站布袋除塵系統
|
新增地面站除塵主要技術參數 |
新增出鐵場除塵主要技術參數 |
||
|
處理風量 |
350000m3/h |
處理風量 |
450000m3/h |
|
工況溫度 |
≤150℃ |
工況溫度 |
≤150℃ |
|
總過濾面積 |
7600m2 |
總過濾面積 |
10133m2 |
|
清灰控制 |
離線清灰/在線檢修 |
清灰控制 |
離線清灰/在線檢修 |
|
投運時間 |
2018年 月 |
投運時間 |
2018年 月 |
|
運行阻力 |
≤1200Pa |
運行阻力 |
≤1200Pa |
|
排放指標 |
≤10mg/Nm3 |
排放指標 |
≤10mg/Nm3 |
|

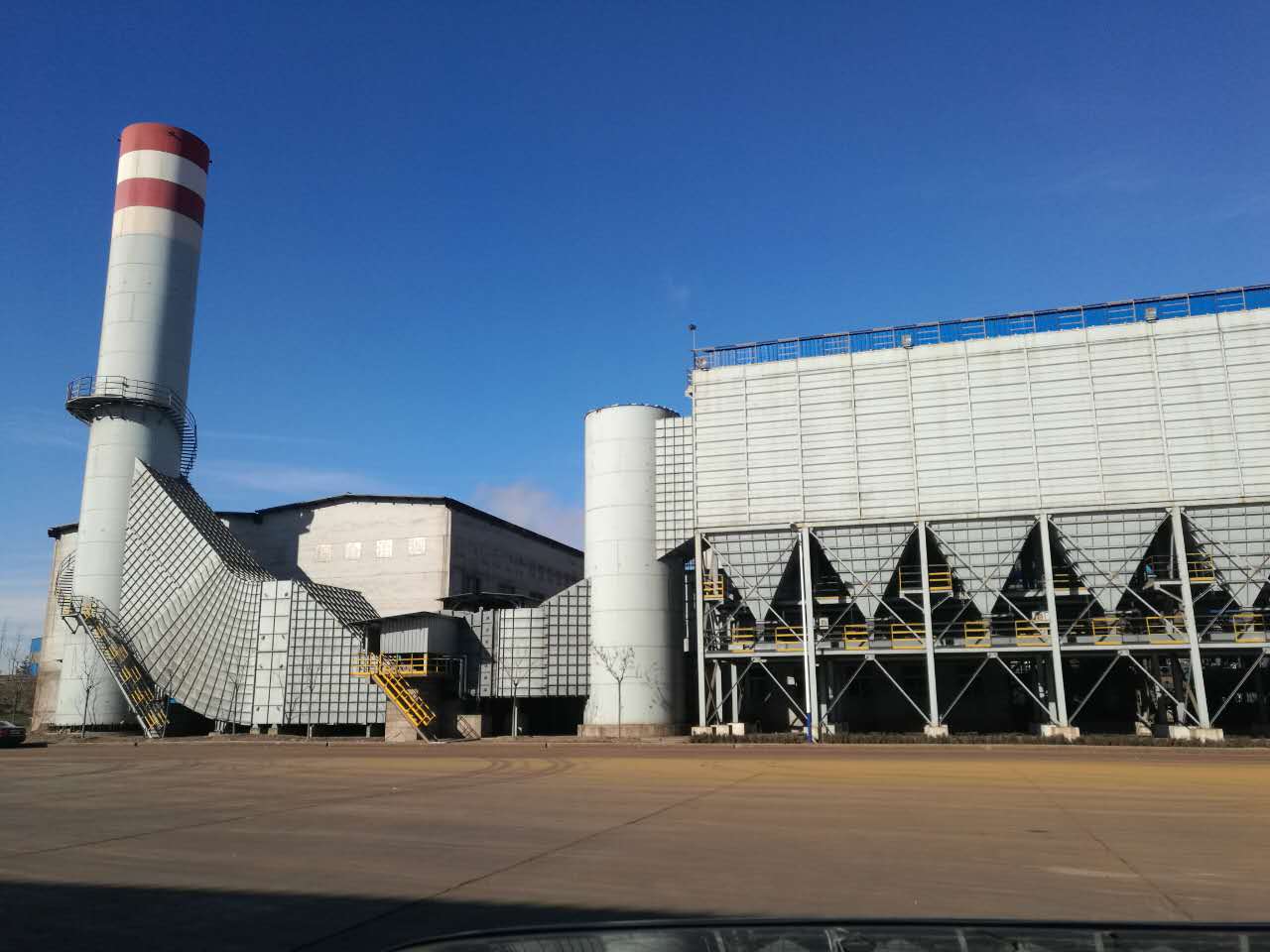

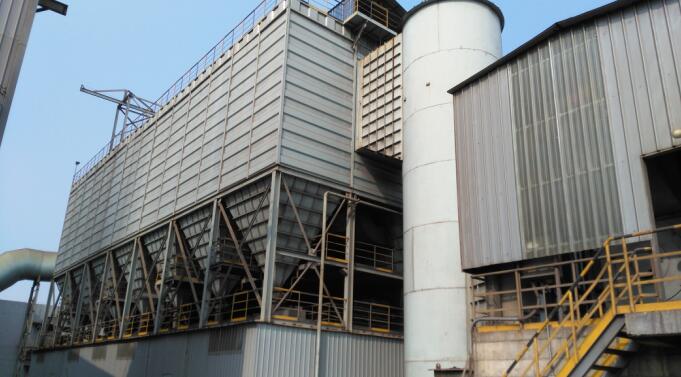

出鐵廠

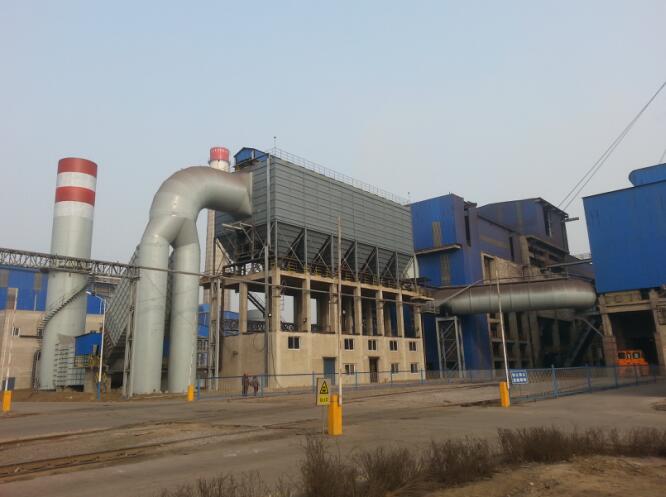

出鐵廠

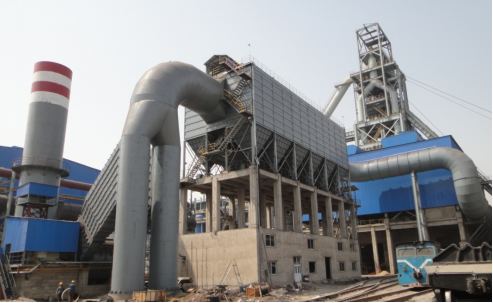

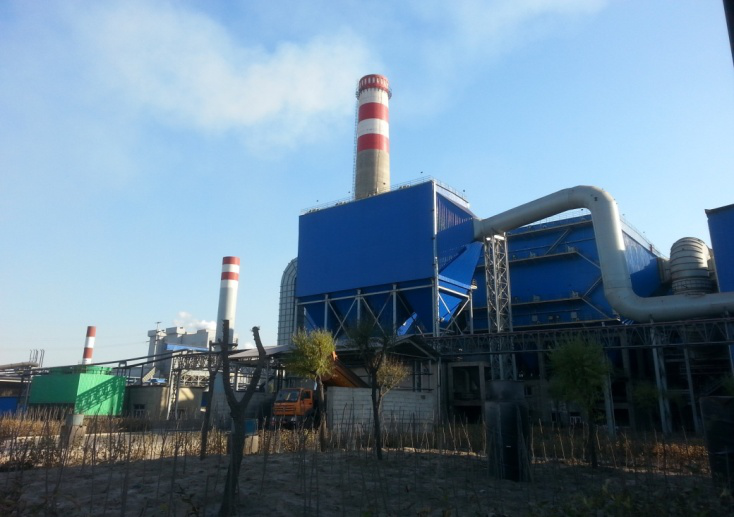

轉運站
|
|||
瑞立環保承建的河北東海特鋼集團有限公司
一煉鐵礦槽布袋除塵系統
|
礦槽除塵主要技術參數 |
|
|
處理風量 |
350000m3/h |
|
工況溫度 |
≤150℃ |
|
總過濾面積 |
7600m2 |
|
清灰控制 |
離線清灰/在線檢修 |
|
投運時間 |
2018年 月 |
|
運行阻力 |
≤1200Pa |
|
排放指標 |
≤ mg/Nm3 |
|

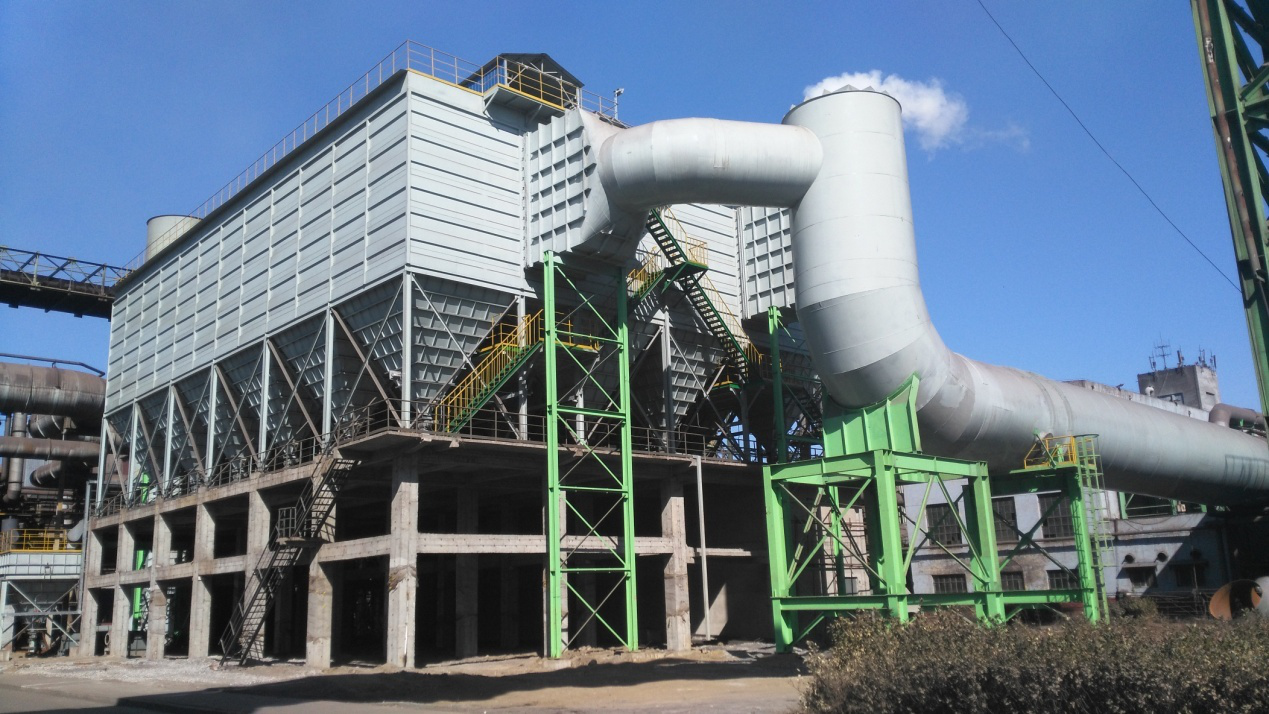

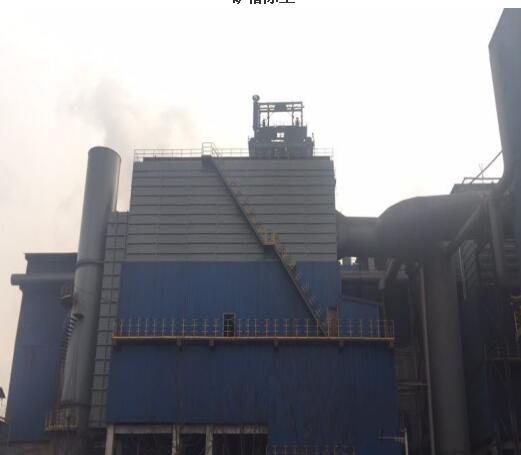

礦槽除塵
|
|

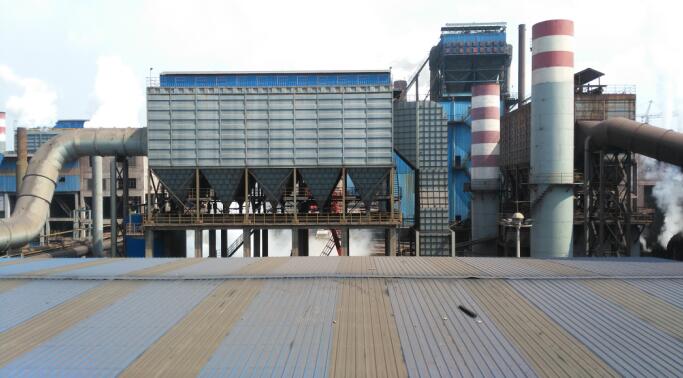

公司創始控股股東江蘇瑞帆環保裝備股份有限公司（簡稱瑞帆環保）從2004年至今一直致力于唐山瑞豐鋼鐵（集團）有限公司大氣污染綜合治理的一體化解決方案，伴隨著瑞豐鋼鐵的不斷發展壯大和國家環保標準的不斷提高，瑞帆環保本著質量一流、服務至上的理念，先后完成了瑞豐鋼鐵所有生產廠區大氣污染治理配套項目和升級改造項目，主要包括：物料區域的卸料、轉運、配料除塵系統；燒結區域冷、熱段電除塵、機尾除塵、煙氣脫硫項目；煉鐵區域煤氣袋式除塵、礦槽及出鐵場除塵、鑄鐵機除塵、噴煤工程；煉鋼區域配料除塵、轉爐二次及三次除塵系統。瑞帆環保與瑞豐鋼鐵經過十余年的共同努力打造出了一座花園式、生態、綠色鋼鐵企業，成為了京津唐地區一顆閃亮的鋼企明珠。
|
|
|
|
|
|
|
|
|

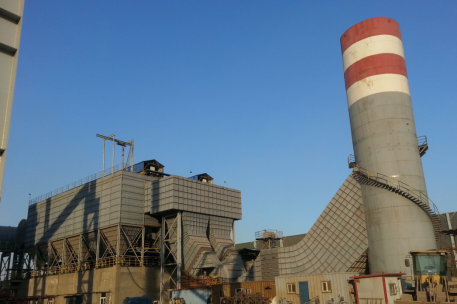

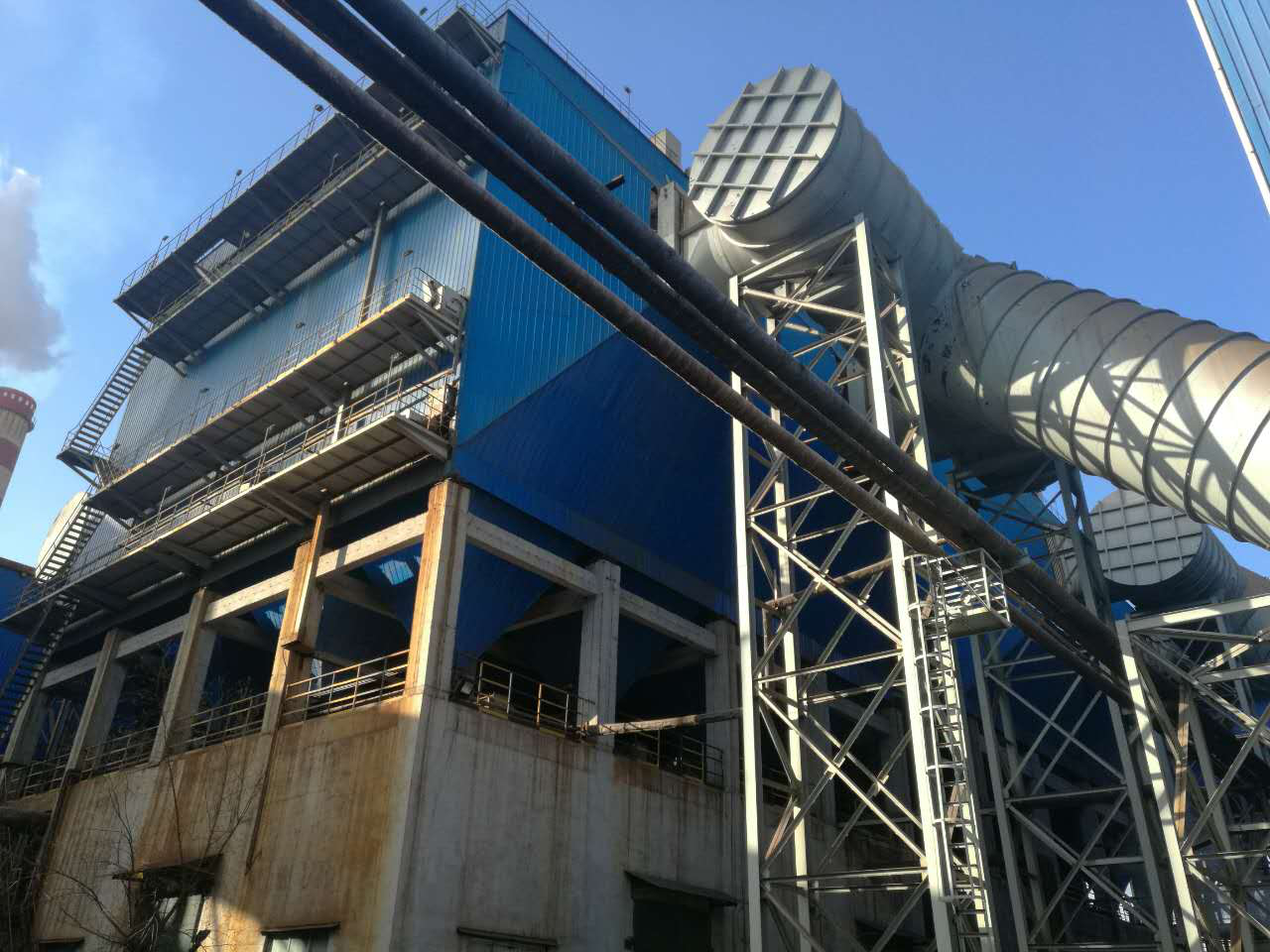

| 唐山國豐鋼鐵有限公司煉鋼區域轉爐三次除塵系統（2套） | ||
| 主要技術參數 | 處理風量 | 135萬m3/h |
| 過濾面積 | 26500m2 | |
| 排放濃度 | ≤10mg/m3 | |
 |
 |
|
